Почему нельзя покупать комплектующие «примерно подходящего» размера
У банной печи есть заданные диаметр патрубка, температура дымовых газов, масса, габариты, противопожарные расстояния и требования к основанию. У дымохода — допустимые режимы работы, способ сборки и собственная инструкция. Поэтому комплект собирают от выбранной модели печи и проекта помещения, а не из случайного набора труб одного диаметра.
Производители рекомендуют сначала определить расположение печи и трассу дымохода, а уже затем формировать перечень элементов. TMF прямо советует доверять подбор комплекта специалистам, потому что количество и тип деталей зависят от конкретного объекта.
1. Сама печь и её штатные элементы
До покупки проверьте комплектацию по паспорту:
1. топочная дверца и зольник;
2. колосник, если он предусмотрен конструкцией;
3. шибер или регуляторы подачи воздуха;
4. парогенератор, закрытая каменка или воронка подачи воды, если они входят в модель;
5. выносной топочный тоннель нужной длины;
6. защитные экраны и декоративные элементы;
7. теплообменник, если он встроен или устанавливается как заводская опция.
Не каждую опцию можно безопасно добавить после монтажа. Совместимость теплообменника, газовой горелки, удлинителя тоннеля и экранов проверяют по документации производителя.

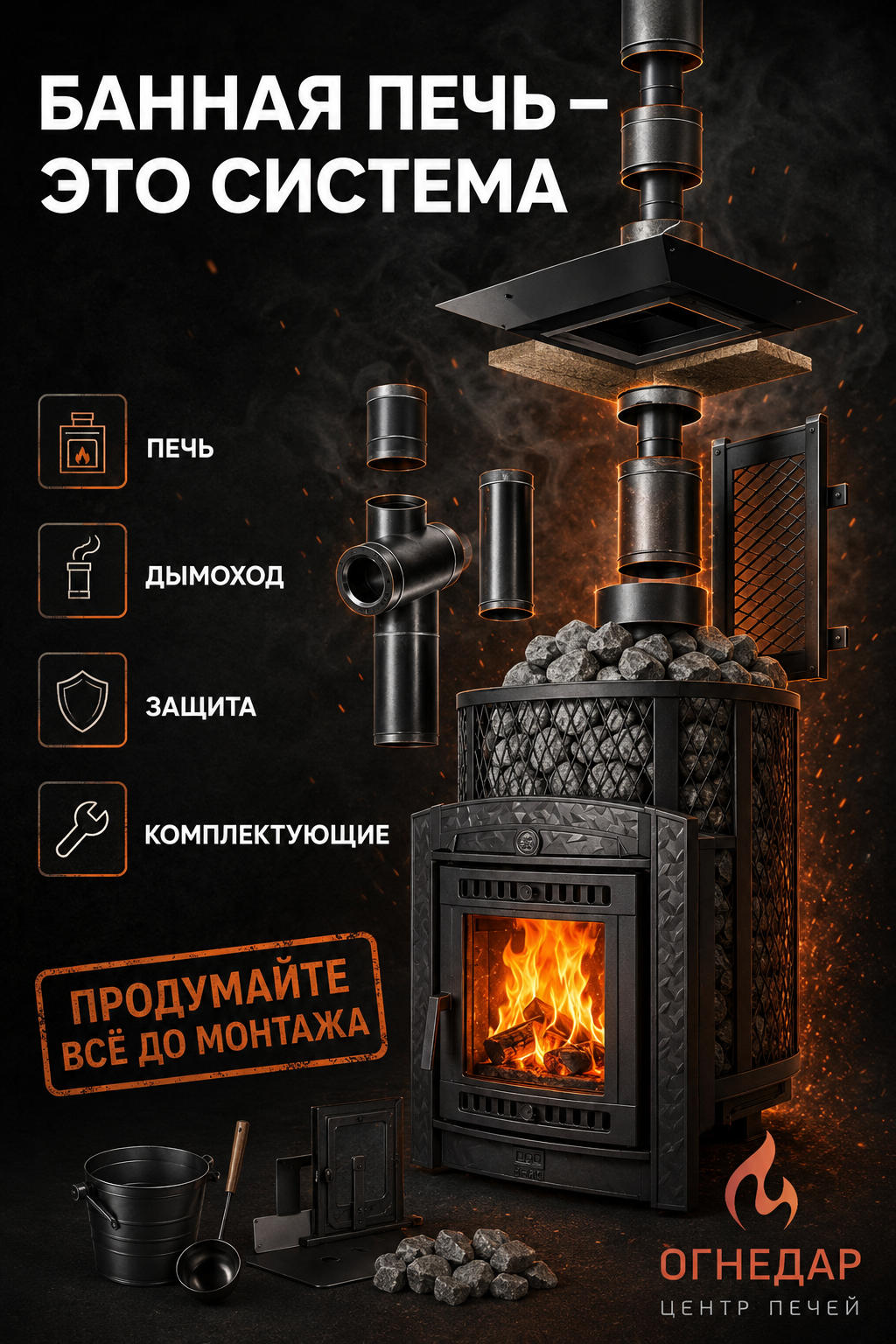

2. Дымоход — не одна труба, а система
Типовой вертикальный комплект может включать:
8. стартовый адаптер или переходник от патрубка печи;
9. одноконтурный стартовый участок, если он разрешён схемой производителя;
10. шибер, когда он предусмотрен конструкцией и инструкцией;
11. переход на утеплённый дымоход;
12. прямые модули требуемой длины;
13. потолочно-проходной узел;
14. кровельную проходку и элемент герметизации;
15. хомуты, кронштейны и опорные площадки;
16. ревизию и конденсатоотвод — если они нужны выбранной схеме;
17. оголовок или другой завершающий элемент, разрешённый для этой системы.
Диаметр дымохода нельзя уменьшать произвольно. Высоту, количество поворотов, способ соединения модулей и необходимость опор определяют по паспорту печи и руководству дымоходной системы. FERRUM, например, выпускает отдельное руководство по монтажу и эксплуатации, а его схема начинается от теплогенерирующего аппарата.
3. Проход через потолок и кровлю
Для прохода через перекрытие обычно нужны потолочно-проходной узел, негорючая теплоизоляция, защитные листы и правильно рассчитанный проём. Для кровли — проходной элемент, соответствующий углу и материалу кровли, а также герметизация примыкания.
ППУ не является универсальным «коробом безопасности». Его размеры, заполнение и расстояние до горючих конструкций должны соответствовать инструкции всей дымоходной системы и проекту. Стык модулей не размещают внутри закрытого проходного узла, если это запрещено производителем.
4. Защита пола, стен и топочного проёма
Перед монтажом проверяют:
1. выдерживает ли основание массу печи, камней, бака и участка дымохода;
2. требуется ли отдельный фундамент или негорючий подиум;
3. чем закрыть горючий пол перед топочной дверцей;
4. нужны ли экраны и вентиляционные зазоры возле деревянных стен;
5. как выполнить проём для выносной топки;
6. защищены ли потолок, электропроводка и светильники от нагрева.
МЧС требует не допускать контакта горячих поверхностей печи и дымохода с деревянными конструкциями, использовать предтопочную защиту и регулярно контролировать состояние системы [3]. Конкретные расстояния нельзя переносить с одной модели на другую — они указаны в паспорте оборудования.
5. Камни для каменки
Понадобится масса камней, указанная производителем. Важны также допустимая фракция, форма и способ укладки.
7. Камни моют и просушивают перед закладкой.
8. Крупные и мелкие фракции размещают так, чтобы не перекрывать движение воздуха и не перегружать элементы печи.
9. Для электрокаменки особенно важно не зажимать камнями нагревательные элементы.
10. Повреждённые и крошащиеся камни во время обслуживания заменяют.
Не следует превышать паспортную массу: лишний вес влияет на конструкцию печи и время прогрева.
6. Система горячей воды
Если в бане нет отдельного водонагревателя, заранее выбирают один из вариантов:
11. навесной бак;
12. бак на дымоходной трубе;
13. выносной бак с теплообменником;
14. печь со встроенным баком.
Для выносной системы дополнительно требуются совместимый теплообменник, бак, трубопроводы, соединительные элементы, слив и крепление. Схема должна обеспечивать циркуляцию воды и безопасное опорожнение. Эксплуатация теплообменника или бака без воды допускается только тогда, когда это прямо разрешено изготовителем.
7. Вентиляция и приток воздуха
Дровяная печь расходует воздух на горение, а людям в парной нужен воздухообмен. До монтажа продумывают приточное и вытяжное отверстия так, чтобы они работали вместе с выбранной печью. Нехватка притока способна ухудшить горение и тягу.
Вентиляционные отверстия нельзя перекрывать декоративной отделкой или мебелью. Их расположение должно соответствовать проекту парной и инструкции печи.
8. Монтажные и эксплуатационные мелочи
В зависимости от проекта могут понадобиться:
15. термостойкий герметик, разрешённый производителем системы;
16. металлические хомуты и крепёж;
17. негорючие плиты и теплоизоляция;
18. декоративные рамки топочного проёма;
19. термометр и гигрометр;
20. инструменты для чистки печи и дымохода;
21. совок, кочерга и ёмкость для безопасного удаления золы;
22. датчик угарного газа для помещений с топливным оборудованием.
Герметик и изоляция не исправляют ошибочно рассчитанные расстояния или несовместимые детали.
Чек-лист перед оплатой
1. Записаны точная модель печи и диаметр её патрубка.
2. Рассчитан объём парной с учётом теплопотерь.
3. Определены место печи и направление открывания топочной дверцы.
4. Нарисована трасса дымохода с высотами и проходами.
5. Проверена несущая способность пола.
6. Подобраны защита пола, стен, потолка и топочного проёма.
7. Определена система горячей воды.
8. Рассчитаны масса и фракция камней.
9. Предусмотрены приток и вытяжка.
10. Комплект проверен по инструкциям печи и дымохода.
Частые вопросы
Можно ли сначала купить печь, а дымоход подобрать позже?
Можно, но безопаснее проверять обе системы до оплаты. Иногда расположение балок, конька или стены делает выбранную трассу сложной и дорогой.
Обязательно ли покупать все трубы одного производителя?
Дымоход следует собирать как совместимую систему по инструкции. Смешивание элементов разных серий без подтверждённой совместимости создаёт риски плохой стыковки и непредсказуемой работы.
Нужен ли шибер?
Не всегда. Он может быть встроен в печь или дымоходный элемент, а в некоторых схемах отдельная заслонка не предусмотрена. Ответ берут из паспорта печи.
Можно ли заменить ППУ листом металла?
Нет. Металлический лист сам по себе не обеспечивает требуемую разделку и теплоизоляцию прохода через горючее перекрытие.
Вывод
Полный комплект начинается с обмера и схемы, а заканчивается проверкой совместимости каждого элемента. В «Огнедаре» можно заказать расчёт дымохода и подбор печи, защиты, камней и системы нагрева воды как единого решения.
